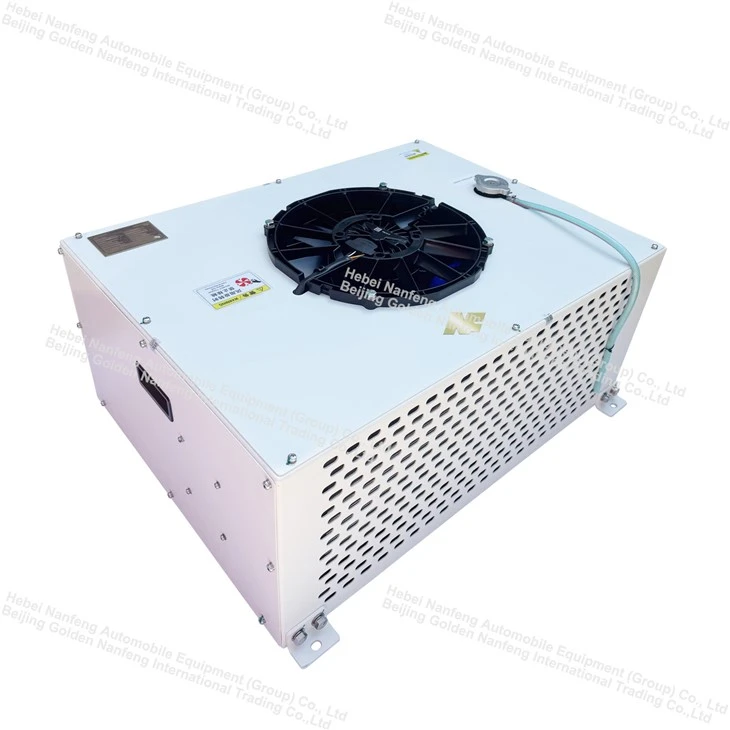

Jednotka tepelného managementu baterie NEV



Jednotka tepelného managementu baterie NEV



Výkon, bezpečnost a životnost baterií nových energetických vozidel (NEV) jsou vysoce závislé na provozní teplotě. Battery Thermal Management Unit (BTMU) je kritická systémová součást navržená k udržení baterie v optimálním rozsahu provozních teplot (-40 stupňů ~+50 stupňů). Integruje funkce chlazení, vytápění a vyrovnávání teploty, čímž účinně zabraňuje snížení výkonu baterie, tepelnému úniku a prodlužuje životnost baterie. Naše BTMU je navrženo pro různé typy NEV, včetně čistě elektrických vozidel (BEV), plug-in hybridních vozidel (PHEV) a užitkových elektrických vozidel, a poskytuje stabilní a efektivní řešení tepelného managementu.





Plná červená čára na obrázku představuje chladicí cyklus a přerušovaná modrá čára představuje cyklus chladicí kapaliny. Tato jednotka má tři režimy, včetně režimu chlazení, režimu vytápění a režimu vlastní-cirkulace. Jednotka přepíná mezi těmito třemi režimy na základě zpětné vazby parametrů z baterie BMS.



Režim chlazení



Ventilátor a kompresor se zapnou a vysoko{0}}teplotní a vysokotlaké- chladivo je vypuštěno z kompresoru a vstupuje do kondenzátoru, kde se uvolňuje teplo a chladí se. Poté je přiškrcen a odtlakován přes tepelný expanzní ventil pro chlazení. Nízkotlaké a nízkoteplotní chladivo vstupuje do chladiče baterie a vyměňuje si teplo s vysokoteplotním chladivem, které vytéká z baterie. Chladivo absorbuje teplo a vstupuje do sacího otvoru kompresoru, čímž dokončí chladicí cyklus. Současně vysokoteplotní-chladivo vytékající z výstupu sady baterií prochází vodním čerpadlem a protéká chladičem, aby se ochlazovalo, přičemž vytváří nízkoteplotní{10}}chladivo, které vstupuje do vstupu sady baterií, aby ochlazovalo baterii a dokončilo cyklus vodního okruhu.



Režim topení



Ventilátor a kompresor se vypnou, vodní čerpadlo a elektrický ohřívač se zapnou a nízkoteplotní chladicí kapalina se ohřeje elektrickým ohřívačem, než proteče chladičem a vstoupí do sady baterií, aby zahřála baterii.



Režim vlastního{0}}oběhu



Kompresor a elektrický ohřívač jsou vypnuté, elektronickévodní pumpaa ventilátor se zapnou a chladicí kapalina cirkuluje mezi jednotkou tepelného managementu a baterií, aby odváděla teplo z baterie.





1	Model	NFEHP6.0-1
2	Chladicí kapacita	7 kW
3	Topný výkon	8 kW
4	Jmenovité napětí	600V DC
5	Nízkonapěťový napájecí zdroj	16-32V DC
6	Přepěťová ochrana/rekuperační napětí	750/730 VDC
7	Podpěťová ochrana/rekuperace	400/420 V DC
8	Nosič chladiva	50%:50% roztok ethylenglykolu/vody
9	Chladivo	R134a
10	Zdvihový objem kompresoru	34 ccm
11	Pracovní teplota	-40 stupňů ~+50 stupňů
12	Ochranná úroveň jednotky	IP67
13	Vnější průměr trubky přívodu vody	Φ20 mm
14	Vnější průměr výstupní trubky vody	Φ20 mm
15	Celková hmotnost	＜50 kg
16	Komunikační metoda	CAN2.0B



- Osobní vozidla: čistě elektrické sedany, SUV, hatchbacky, plug-in hybridní vozidla.

- Užitková vozidla: Elektrické autobusy, elektrická logistická vozidla, elektrické dodávky, elektrická nákladní vozidla.

- Speciální vozidla: Elektrotechnické stroje (elektrická rypadla, nakladače), elektrické vysokozdvižné vozíky, elektrická vyhlídková vozidla.

- Systémy skladování energie: Průmyslové a komerční skříně na skladování energie, baterie pro skladování energie pro domácnost (stacionární aplikace).









Přísně zavádíme automobilové-standardy řízení kvality a všechny produkty BTMU prošly certifikací systému řízení kvality ISO/TS 16949 a také příslušnými mezinárodními certifikacemi (např. CE, ROHS). Každá jednotka prochází před opuštěním továrny přísným testováním, včetně testování tepelného výkonu, testování elektrické bezpečnosti, testování vibrací, testování koroze v solné mlze a testování dlouhodobé-odolnosti, což zajišťuje, že kvalita produktu splňuje celosvětové požadavky automobilového průmyslu.

Poskytujeme komplexní poprodejní-podporu: 24hodinovou technickou konzultaci, profesionální instalační pokyny, bezplatnou údržbu a výměnu vadných produktů v rámci záruční doby a celoživotní služby technického upgradu.
